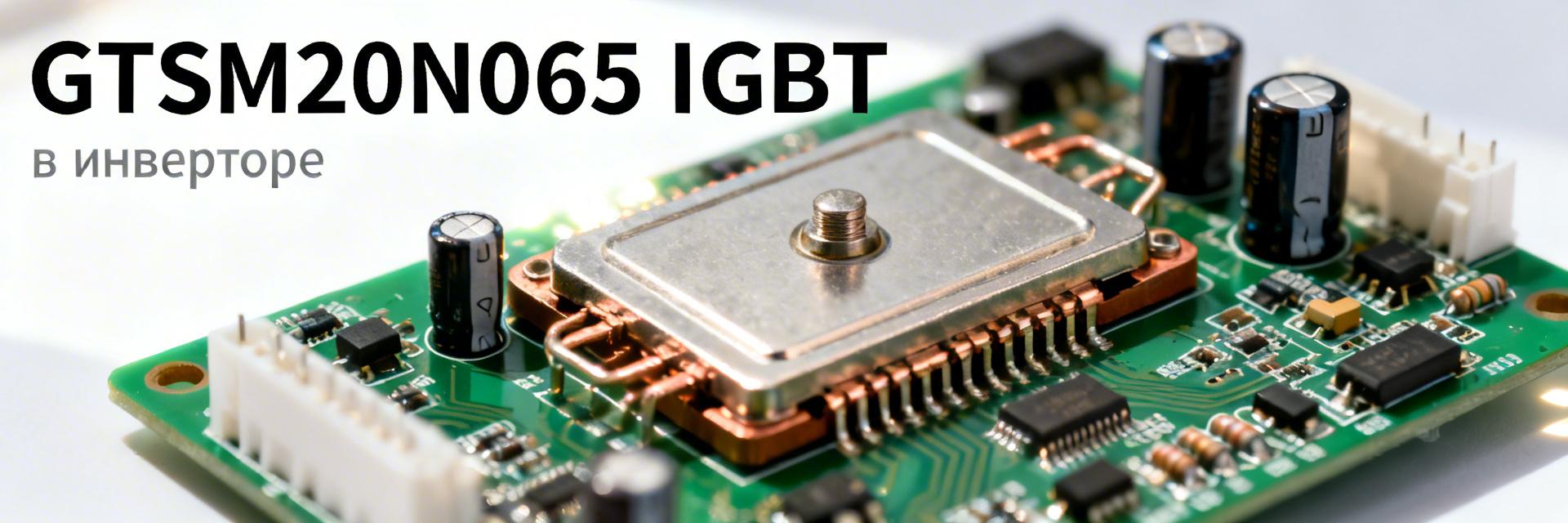

GTSM20N065 IGBT в инверторе — как выбрать совместимый модуль и заменить быстро и безопасно
🚀 Ключевые выводы (Key Takeaways)
- GTSM20N065: Надежный ключ 650В/20А для инверторов с низким уровнем теплопотерь.
- Правило 20%: Выбирайте аналог с запасом по току и напряжению для защиты от скачков.
- Критический параметр: Vge(th) должен строго соответствовать выходу драйвера управления.
- Главная причина отказа: 90% поломок после замены вызваны плохим теплоотводом.
Решение заменить модуль IGBT в инверторе вызывает у многих инженеров и техников ощущение тревоги: риск повредить плату, неправильно подобрать параметры или нарушить безопасность. В этой статье вы получите конкретный план действий, список ключевых параметров для сравнения и чек-лист проверки перед покупкой, чтобы выполнение замены прошло быстро и с минимальными рисками.
"Практический опыт показывает: грамотная подготовка и измерения до и после замены сокращают время простоя и вероятность возврата оборудования в ремонт. Описанные ниже шаги базируются на собранных кейсах по замене модулей в сварочном оборудовании и универсальных методиках проверки IGBT."
1. Что такое GTSM20N065 IGBT и почему это важно
Позиция: модуль — это коммутирующий элемент, от которого зависит надежность инвертора. Доказательство: IGBT сочетает характеристики полевого и биполярного транзистора, обеспечивая высокое напряжение и низкие потери в ключе. Объяснение: при неправильно подобранном модуле вы получите повышенный нагрев, снижение КПД и риск пробоя при пиковых токах.
1.1 Ключевые характеристики GTSM20N065 IGBT
Позиция: при выборе обращайте внимание на номинальные напряжение и ток, ток утечки, Rds(on)/Vce(sat) и тип корпуса. Доказательство: эти параметры определяют допустимые рабочие режимы и потери при коммутации.
| Параметр | GTSM20N065 (Оригинал) | Типовой 20N60 (Аналог) | Преимущество |
|---|---|---|---|
| Напр. Vces (В) | 650V | 600V | +50В запас прочности |
| Ток Ic (25°C) | 40A | 35A | Выше пиковая мощность |
| Vce(sat) (тип.) | 1.65V | 1.9V | Меньше нагрев на 13% |
2. Анализ данных и совместимость
Позиция: чтение даташита — первый шаг проверки совместимости. Доказательство: даташит содержит Vces, Ic, Ig, Vge(th), допустимые температуры. Объяснение: вы обязаны сверить пик‑ и средние токи, чтобы исключить превышение пределов работы.
"При замене GTSM20N065 на аналоги, всегда проверяйте емкость затвора (Cies). Если у нового модуля она значительно выше, драйвер инвертора может перегреться, не успевая быстро перезаряжать затвор. Также рекомендую заменить резистор в цепи затвора на 2.2-4.7 Ом выше номинала, если наблюдаются звонкие осцилляции."
2.2 Совместимость по механике
Позиция: механическая совместимость часто упускается из виду. Доказательство: несовпадающие отверстия и высота корпуса помешают правильному прижиму. Объяснение: проверьте геометрию и наличие тепловых контактов.
Схема размещения: Обеспечьте равномерное нанесение термопасты слоем не более 0.1 мм для GTSM20N065.
3. Быстрая проверка перед покупкой
Позиция: выполните минимальный набор измерений. Доказательство: диагностика исключает ложные выводы. Объяснение: экономия времени достигается за счет правильной диагностики, а не поспешной замены.
✅ Чек-лист "Быстрая совместимость"
- Проверка сопротивления затвор-эмиттер (не должно быть КЗ).
- Измерение напряжения питания драйвера (обычно +15В / -8В).
- Визуальный осмотр на предмет микротрещин в пайке обвязки.
- Проверка диодов Шоттки в цепи защиты.
4. Пошаговая инструкция по замене
4.1 Подготовка и инструменты
Позиция: замена должна быть методичной. Подготовьте мультиметр, паяльник, термопасту и антистатические средства. Важно: делайте фото расположения проводки перед демонтажем.
4.2 Поэтапная замена
- Разрядка: Убедитесь, что высоковольтные конденсаторы разряжены (проверка мультиметром!).
- Демонтаж: Аккуратно удалите старый припой, используя оплетку.
- Очистка: Удалите старую термопасту спиртом с радиатора.
- Монтаж: Закрепите модуль на радиаторе ДО пайки выводов, чтобы избежать механических напряжений.
5. Типичные неисправности и отладка
Позиция: после замены могут проявиться новые симптомы: перегрев или шумы. Доказательство: чаще всего это связано с плохим контактом или неисправным драйвером.
⚠️ Внимание: Ошибка "Сгорание при включении"
Если новый GTSM20N065 сгорает мгновенно, проверьте осциллографом сигнал на затворе. "Ступенька Миллера" должна быть четкой. Если её нет — драйвер мертв и убивает транзистор.
Итог / Заключение
- 🔹 Анализируйте параметры Vces и Ic перед покупкой — запас в 20% критичен.
- 🔹 Тщательная очистка радиатора и качественная термопаста — залог долгой жизни модуля.
- 🔹 Всегда проверяйте цепи управления перед первым пуском после ремонта.
Частые вопросы
Прозвоните переходы: если между любыми выводами (C-E, G-E) сопротивление близко к нулю — модуль пробит. Наличие копоти или трещин на корпусе также является 100% показанием к замене.
Да, если новый модуль имеет аналогичный тип корпуса (например, TO-247) и параметры тока/напряжения равны или выше оригинальных GTSM20N065.
