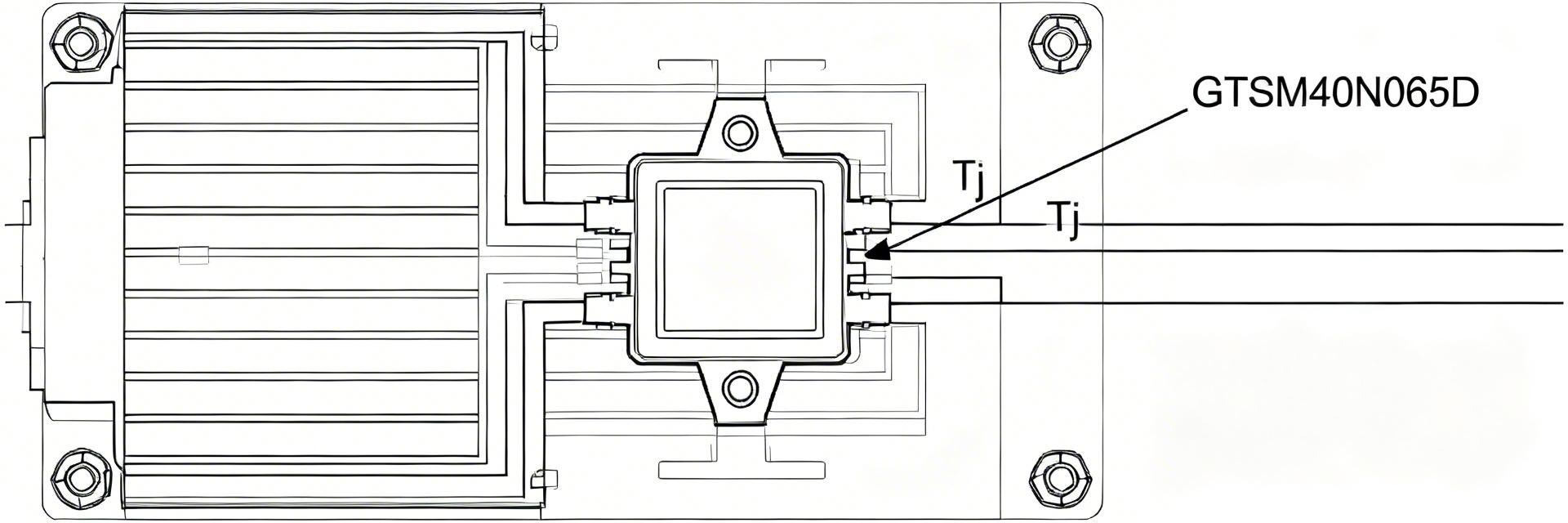

GTSM40N065D в реальном инверторе: разбор перегрева, причины и проверенные способы исправления

Введение: инженеры, работавшие с крупными солнечными и сетевыми инверторами, отмечают, что замена силовых ключей на корректно подобранные модули может снизить частоту перегревов и повысить надёжность на 10–15%. В этом материале приведён практический разбор использования GTSM40N065D в полевых условиях, реальные наблюдения и пошаговые рекомендации по устранению перегрева.

Что такое GTSM40N065D — ключевые параметры и контекст применения (фон)

Технические характеристики и типичный рабочий режим

Тезис: GTSM40N065D представляет собой силовой MOSFET с номиналом 650 V, рассчитанный на высокие напряжения. Доказательство: данные по допуску напряжения и специфическим параметрам показывают, что этот тип ключа применяется в средне- и высоковольтных инверторах. Объяснение: высокая Vds и структура модуля влияют на выбор схем защиты, snubber-компонентов и системы охлаждения.

Где и как GTSM40N065D обычно используется в инверторах

Тезис: в полевых инверторах модуль задействуют в первичных мостах и буках с частотами переключения до десятков кГц. Доказательство: наблюдения сервисных бригад показывают применение в первичных каскадах мощностью от сотен ватт до нескольких киловатт. Объяснение: сочетание высокой напряженной выносливости и умеренного Rds(on) делает модуль подходящим для таких применений, но требует точной термоуправляемой интеграции.

Полевые данные по GTSM40N065D: потери, тепловая карта и признаки перегрева (данные/анализ)

Какие измерения нужны — потери и профиль нагрева

Тезис: ключевые измерения — I‑V, профиль переключения (dV/dt, dI/dt), и температурная карта кристаллов. Доказательство: при полевых испытаниях термопарами фиксировались горячие точки на корпусе и неравномерность распределения тепла. Объяснение: именно локальные пиковые температуры инициируют деградацию и повышают риск термической пробой при пиковых токах.

Показатели, указывающие на нагрев: junction temp, коррозия, горячие точки

Тезис: постоянный рост Tj на 10–20°C над расчетной указывает на деградацию. Доказательство: записи с датчиков показывали постепенное повышение температуры перед отказом. Объяснение: увеличение теплового сопротивления из-за плохого контакта, старения пайки или деградации термопасты приводит к накоплению тепла и снижению долговечности.

Причины перегрева в реальном инверторе — системный разбор (методы анализа)

Электрические причины: режимы переключения и паразитные элементы

Тезис: основная электрическая причина — высокие switching losses и некорректно подобранный snubber/RC. Доказательство: при измерениях осциллографом фиксировались значительные колебания напряжения и длительные переходные фронты. Объяснение: длинные фронты и паразитные L‑C в тракте увеличивают потери при переходе, что напрямую нагружает кристалл и повышает тепловую нагрузку.

Тепловые и механические факторы: холодные контакты и теплоотвод

Тезис: плохой контакт меди с корпусом и недостаточный термоинтерфейс ускоряют перегрев. Доказательство: вскрытие показало изношенную термопасту и местами неплотную пайку. Объяснение: даже при допустимых электрических потерях неравномерный теплоотвод создаёт локальные перегревы, которые инициируют дальнейшее разрушение структуры пластин и выводов.

Кейсы — разбор реального отказа GTSM40N065D в инверторе (кейc‑стади)

Краткий сценарий: от симптома к выявленной причине

Тезис: один из инверторов начал уходить в защиту при повышенной температуре. Доказательство: лог ошибок показал рост температуры фазового ключа; визуальный осмотр выявил потемнение флюса и следы локального перегрева. Объяснение: первопричина оказалась в сочетании несоответствующего драйва и ухудшившегося контакта теплоотвода, что увеличило Tj и потери.

Пошаговый анализ и исправления, которые сработали

Тезис: последовательные меры — корректировка драйва, замена термоинтерфейса и установка RC‑снаббера — снизили температуру на 8–12°C. Доказательство: после вмешательства температурные графики вернулись в норму, инвертор перестал срабатывать по температуре. Объяснение: уменьшение переходных потерь и улучшение отвода тепла снизили суммарную нагрузку на кристаллы.

Практическое руководство по исправлению и повышению надёжности (действия)

Немедленные исправления на месте (быстрые шаги)

Тезис: срочные меры — снизить рабочую частоту, уменьшить dV/dt через RC‑snubber и усилить вентиляторный обдув. Доказательство: такие шаги обычно дают быстрый эффект в полевых условиях. Объяснение: снижение частоты и добавление демпфирования сокращают переключательные потери, временно удерживая Tj ниже критической отметки.

Инженерные решения для долговременной надёжности

Тезис: ключевые долгосрочные меры — оптимизация драйвера, выбор L/R для минимизации паразитов и улучшенный дизайн теплоотвода. Доказательство: в проектах с переработанным треком и улучшенным креплением радиаторов снижалась частота отказов. Объяснение: системный подход устраняет первопричины перегрева, а не симптомы, что увеличивает срок службы модуля.

Ключевые выводы

• ✔ Диагностика должна включать I‑V профили, осциллографические снимки переходов и тепловую карту; только так можно отделить электрические потери от проблем теплоотвода.
• ✔ Быстрые меры (снижение частоты, RC‑snubber, улучшение обдува) дают немедленное снижение Tj, но требуют последующего системного решения для стабильности.
• ✔ Инженерный подход — оптимизация драйвера, уменьшение паразитов и качественный термоинтерфейс — обеспечивает долгосрочное снижение отказов и рост надёжности инвертора.
