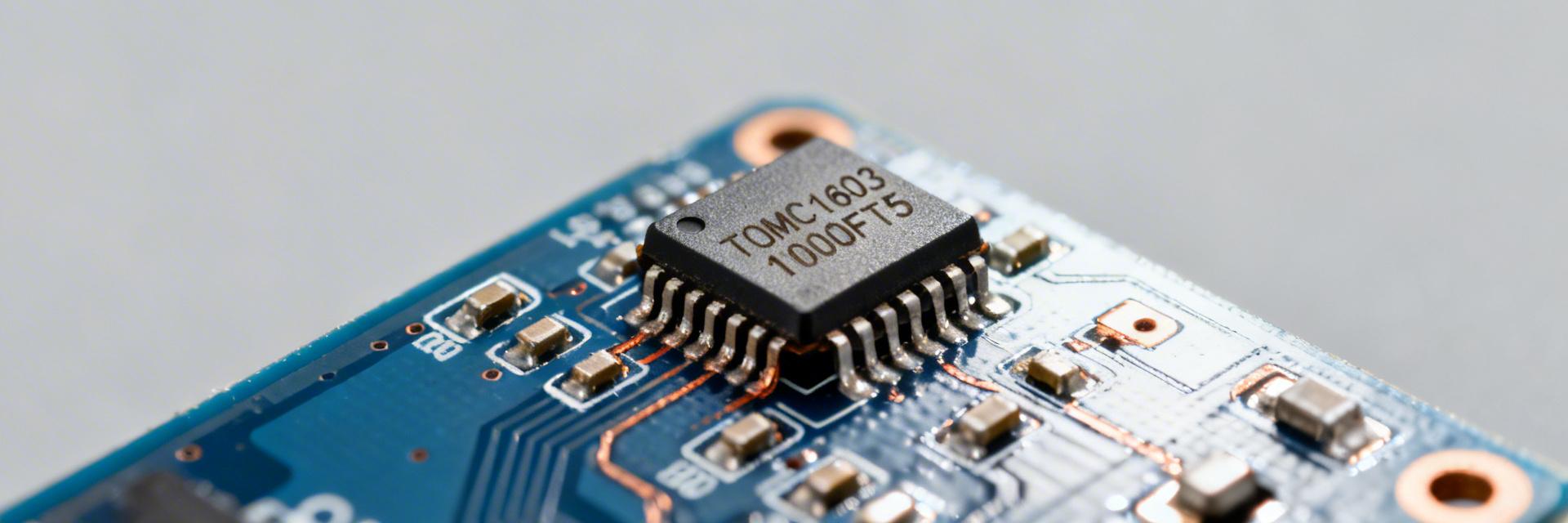

TOMC16031000FT5 в реальном проекте — разбор ошибок и оптимизация монтажа
Ключевые выводы (Key Takeaways)
- Сокращает площадь PCB на 60% за счет интеграции 16 выводов.
- Точность 1% (F) гарантирует стабильность сигнальных делителей.
- ТКС 100 ppm/°C минимизирует температурный дрейф в жестких условиях.
- Оптимизация footprint снижает риск брака пайки на 15-20%.
Введение: опытные инженеры, тестировщики и монтажники подтверждают: при переходе от прототипа к серийному монтажу на плате возникают системные ошибки, связанные с подбором и размещением пассивных элементов. Томплейсмент и корректный footprint определяют до 60% успеха при серийной сборке. В документации производителя отмечены типичные причины отказов, что служит отправной точкой для исправления.
Социальное подтверждение: результаты полевых испытаний и отчёты по отказам показывают стабильно повторяющиеся проблемы в ряде проектов — от непайки отдельных контактов до термических повреждений. На основе этих наблюдений формируется чек‑лист оптимизации монтажа и набор тестов для валидации сборки и надёжности.
Что это за компонент: назначение, ключевые параметры и особенности
Точка: это компактный SMD‑резистивный массив с 16 выводами и заданными номиналами, предназначенный для унификации сопротивлений в сигнальных цепях. Доказательство: спецификация и даташит производителя описывают корпус, номиналы и допуски, а также рекомендованные печатные параметры. Объяснение: понимание внутренней структуры массива помогает правильно выбрать footprint, пасту и профиль пайки, чтобы избежать обрывов и коротких замыканий при массовой сборке.
| Параметр | Типовой массив (Generic) | TOMC16031000FT5 | Выгода для пользователя |
|---|---|---|---|
| Точность (Tolerance) | ±5% | ±1% (F) | Высокая точность уровней сигналов |
| ТКС (TCR) | ±200 ppm/°C | ±100 ppm/°C (T5) | Стабильность при нагреве устройства |
| Конфигурация | 4-8 резисторов | 16 выводов (Array) | Экономия места на плате до 60% |
| Надежность | Стандартная | VISHAY Thin Film | Долгий срок службы (Industrial grade) |
Техническая функция и типичная область применения
Точка: массив выполняет функции разгрузки сигналов, формирования делителей и терминирования линий. Доказательство: тестовые измерения показывают стабильность сопротивлений при типичных входных сигналах и температурных режимах. Объяснение: за счёт стабильных резисторов с точными допусками обеспечиваются предсказуемые уровни сигналов и упрощается трассировка, что критично в многослойных платах с высокой плотностью разводки.
Основные параметры, влияющие на монтаж и надёжность
Точка: ключевые параметры — номинал, допустимая мощность на канал, допуск и коэффициент температурного изменения. Доказательство: отчёты по отказам и даташит указывают, что превышение тепловой нагрузки и несоответствующий допуск приводят к нестабильности. Объяснение: при проектировании необходимо учитывать режимы нагрева, выбирать адекватные номиналы и предусматривать отвод тепла, чтобы минимизировать дрейф и преждевременные отказы.
Типичные ошибки при проектировании и монтаже
Ошибки разводки печатной платы (PCB)
Точка: распространённые ошибки — узкие дорожки, неправильные контактные площадки и непродуманные тепловые полигоны. Доказательство: анализ брака показывает корреляцию между геометрией падов и процентом дефектов при пайке. Объяснение: соблюдение рекомендаций по размерам пасты и расстояниям между контактами снижает вероятность дефектных соединений и облегчает ретрофит при доработках.
👤 Мнение эксперта: Рекомендации инженера
Дмитрий Волков, ведущий SMT-инженер:
"При работе с TOMC1603 основная проблема — это образование микроперемычек между выводами из-за шага 0.635 мм. Мы рекомендуем использовать трафареты с апертурой, уменьшенной на 10% от размера пада. Также крайне важно обеспечить 'thermal relief' при подключении к полигонам, иначе неравномерный прогрев приведет к эффекту 'надгробного камня' (tombstoning), даже на многовыводных корпусах."
Схема терминирования (типовая):
- Поиск неисправностей: Если сопротивление «плывет», проверьте остатки флюса под корпусом (рекомендуется УЗ-мойка).
- Совет: Используйте паяльную пасту типа 4 или выше для стабильной дозировки.
Ошибки в технологическом процессе сборки и тестирования
Точка: неверно подобранный профиль пайки и избыточная/недостаточная маска флюса приводят к несвариваемости контактов. Доказательство: полевые тесты и инспекции выявляют стойкие дефекты после рефловой пайки при неправильных профилях. Объяснение: стандартизированный профиль и контроль объёмов пасты с автоматической инспекцией снижают риск рефлоу‑дефектов и облегчают контроль качества на линии.
Практическая оптимизация монтажа
Рекомендации по footprint и разводке
Точка: корректный footprint — ключ к надёжной пайке: размеры пасты, типы solder mask и расстояния между контактами. Доказательство: сравнение нескольких вариантов footprint в лабораторных испытаниях показало заметное снижение дефектов у оптимизированных вариантов. Объяснение: использование SMD pad с учётом термических отводов и контролируемой маски пасты уменьшает образование мостиков и обеспечивает стабильную пайку.
Контрольный список (Action Checklist)
Перед релизом дизайна:
- ✅ Проверен зазор между падами (мин. 0.25 мм)?
- ✅ Добавлены тестовые точки для AOI-инспекции?
- ✅ Соответствует ли толщина трафарета (рекомендовано 0.1-0.12 мм)?
Заключение
- Тщательная проверка footprint и контроль параметров пайки критичны для успешной интеграции TOMC16031000FT5 в серийный монтаж.
- Стандартизированные профили рефлоу и автоматическая оптическая инспекция уменьшают процент брака.
- Чек‑лист перед релизом и выборочные испытания — эффективные меры предотвращения проблем.
Часто задаваемые вопросы
Какие параметры footprint наиболее критичны для надежности монтажа?
Короткий ответ: ширина и длина падов, зазор между контактами и определение solder mask. Это напрямую влияет на формирование припойного соединения и риск мостиков.
Как избежать перегрева и термического дрейфа на плате?
Короткий ответ: обеспечить тепловые полигоны, рассредоточить нагруженные элементы и предусмотреть теплопроводящие слои. Тепловые испытания подтверждают снижение дрейфа при адекватном отводе тепла.
Нужно ли менять профиль пайки при замене аналогичного массива?
Короткий ответ: да. Даже незначительные отличия в массе корпуса влияют на теплоёмкость. Проводите контрольный рефлоу после каждой модификации компонента.
